串聯諧振、工頻耐壓、超低頻高壓發生器、直流高壓發生器:四種高壓試驗方式的對比

發布時間:2024-10-31 09:29:42瀏覽次數:134

龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關(斷路器)機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在電氣設備的檢測與維護中,常常會用到各種高壓發生器,如串聯諧振、工頻耐壓、超低頻高壓發生器和直流高壓發生器等。它們各自具有獨特的特點和適用范圍,下面我們來詳細了解它們之間的區別。

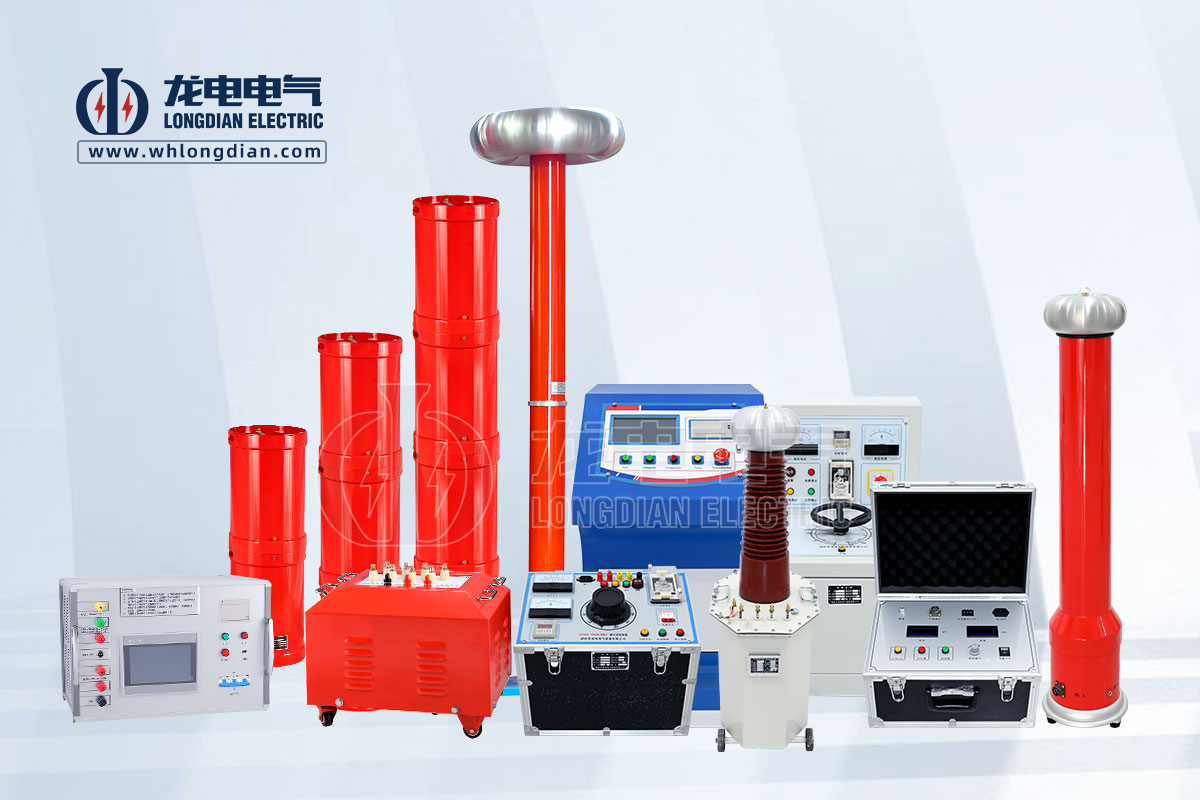

電力試驗設備

一、串聯諧振

串聯諧振裝置主要由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。它利用諧振原理,通過調節變頻電源的輸出頻率,使回路中的電感和電容發生諧振,從而在被試品上產生高電壓。

特點:

◆ 輸出電壓高且穩定:由于諧振狀態下,回路中的阻抗最小,電流最大,從而可以在被試品上獲得較高的電壓。同時,諧振狀態下電壓的穩定性較好,能夠滿足對電壓精度要求較高的試驗。

◆ 對電源容量要求低:串聯諧振裝置在諧振時,電源只需要提供很小的勵磁功率,大部分能量由被試品和電抗器之間的磁場和電場交換提供。因此,對于大容量的被試品,如長電纜、大型變壓器等,串聯諧振可以大大降低對電源容量的要求。

◆ 適用范圍廣:可用于各種電氣設備的交流耐壓試驗,如電纜、變壓器、開關、互感器等。同時,還可以進行局部放電測量等其他電氣試驗。

應用場景:

◆ 適用于對大容量、高電壓電氣設備的現場耐壓試驗。例如,在新建變電站或?qū)Υ笮妥儔浩鬟M(jìn)行檢修后,需要進行交流耐壓試驗,串聯諧振裝置可以方便地在現場提供所需的高電壓,且對現場電源的要求較低。

◆ 對于一些特殊要求的試驗,如對電纜的交流耐壓試驗同時進行局部放電測量,串聯諧振裝置可以提供穩定的高電壓,并且不會對局部放電測量產生干擾。

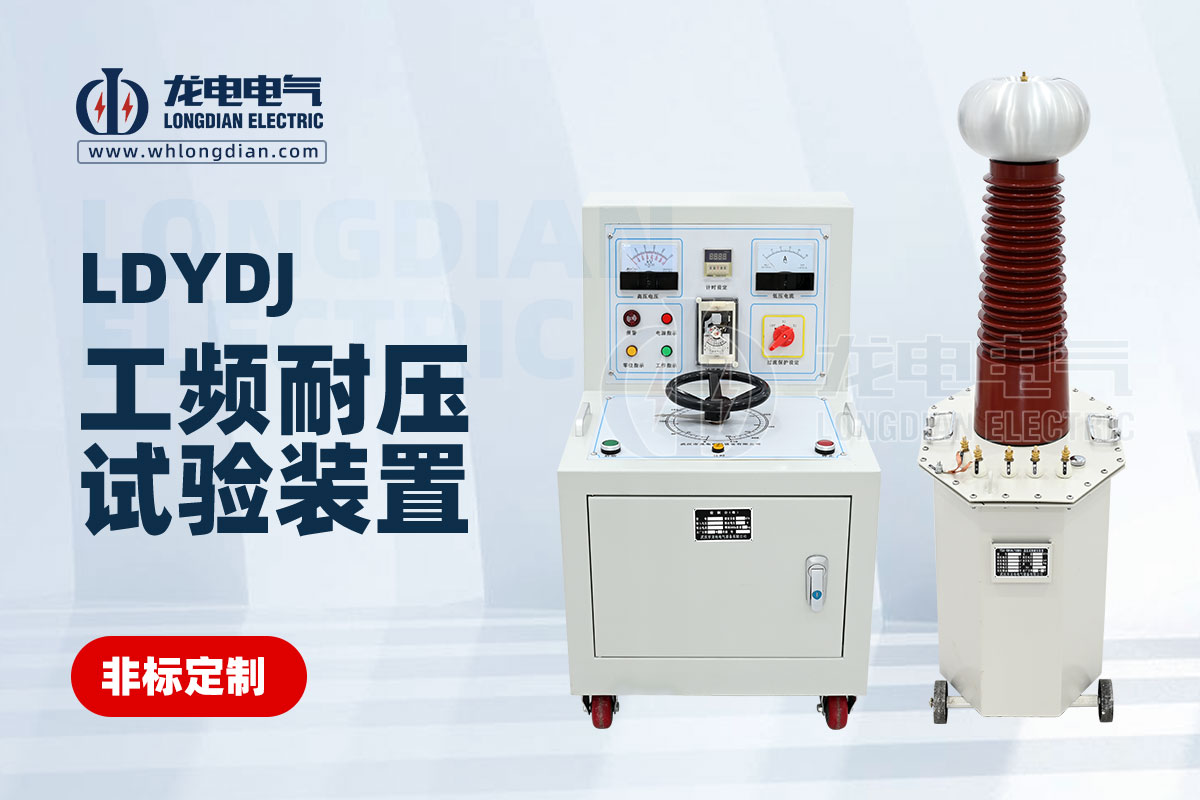

工頻耐壓試驗裝置

二、工頻耐壓

工頻耐壓試驗裝置是一種以工頻電源為基礎,通過變壓器升壓來產生所需高電壓的設備。

特點:

◆ 輸出電壓為工頻:即 50Hz 或 60Hz 的交流電壓,與電力系統的運行頻率相同。這使得工頻耐壓試驗?zāi)軌蜃钫鎸?shí)地模擬電氣設備在實際運行中的電壓情況,從而有效地檢測設備的絕緣性能。

◆ 結構簡單:主要由變壓器、調壓器、保護裝置等組成,結構相對簡單,操作方便。

◆ 可靠性高:由于工頻耐壓試驗是一種成熟的技術,經過多年的實踐驗證,其可靠性較高。在對電氣設備進行常規耐壓試驗時,工頻耐壓裝置能夠穩定地輸出所需的高電壓,確保試驗的準確性和可靠性。

應用場景:

◆ 廣泛應用于各種電氣設備的出廠試驗和定期檢修試驗。例如,變壓器、開關柜、絕緣子等設備在出廠前或定期檢修后,都需要進行工頻耐壓試驗,以確保其絕緣性能符合要求。

◆ 對于一些對電壓頻率要求嚴格的設備,如電力電容器等,工頻耐壓試驗是唯一能夠準確檢測其絕緣性能的方法。

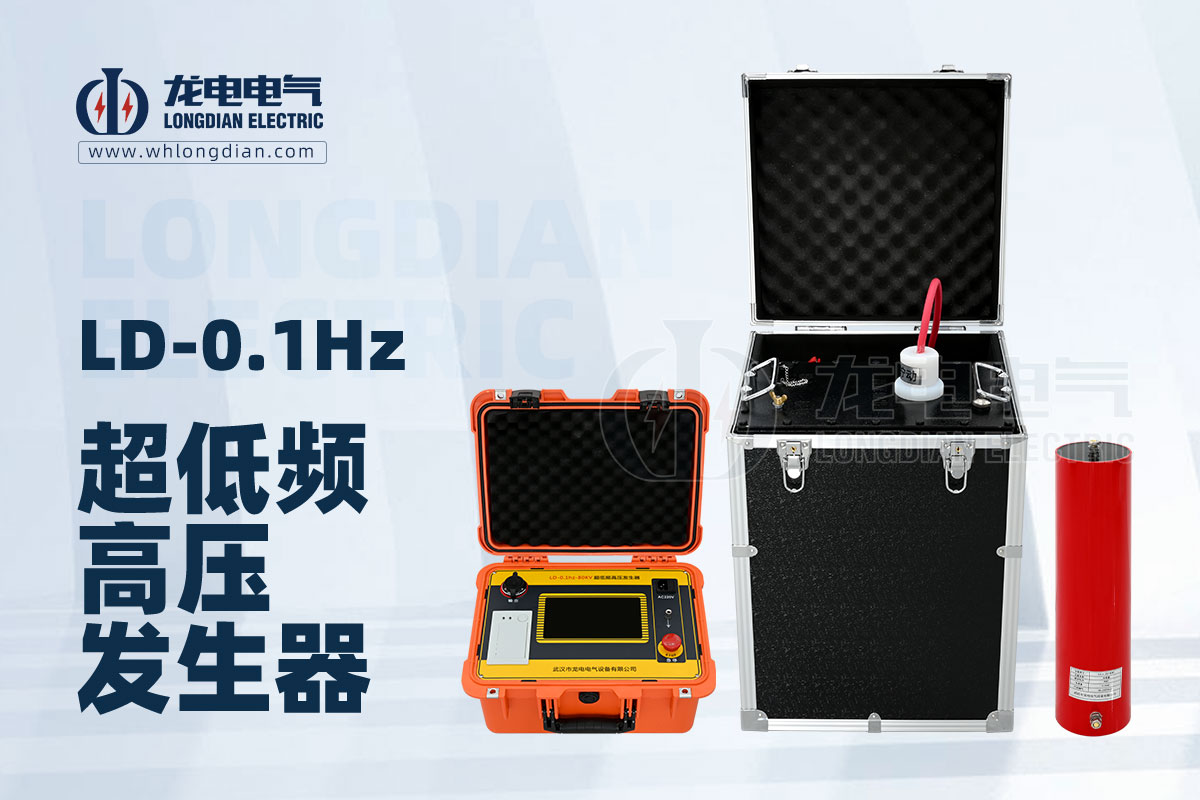

超低頻高壓發生器

三、超低頻高壓發生器

超低頻高壓發生器輸出的電壓頻率一般為 0.1Hz、0.05Hz 或 0.02Hz 等超低頻。

特點:

◆ 對大容性試品友好:在對大容性試品(如長電纜、大型發電機等)進行耐壓試驗時,超低頻高壓發生器具有很大的優勢。由于頻率低,所需的電源容量大大降低,同時也減少了對試品的損傷。

◆ 局部放電檢測靈敏:超低頻下,局部放電現象更加明顯,有利于檢測試品中的絕緣缺陷。同時,由于頻率低,外界干擾相對較少,使得局部放電檢測更加準確。

◆ 體積小、重量輕:相比工頻耐壓裝置和串聯諧振裝置,超低頻高壓發生器的體積和重量較小,便于攜帶和現場操作。

應用場景:

◆ 主要用于對長電纜、大型發電機等大容性設備的耐壓試驗。在一些現場條件受限、電源容量不足的情況下,超低頻高壓發生器是一種理想的選擇。

◆ 對于老舊電纜的絕緣檢測,超低頻高壓發生器可以在不損傷電纜的前提下,有效地發現潛在的絕緣缺陷。

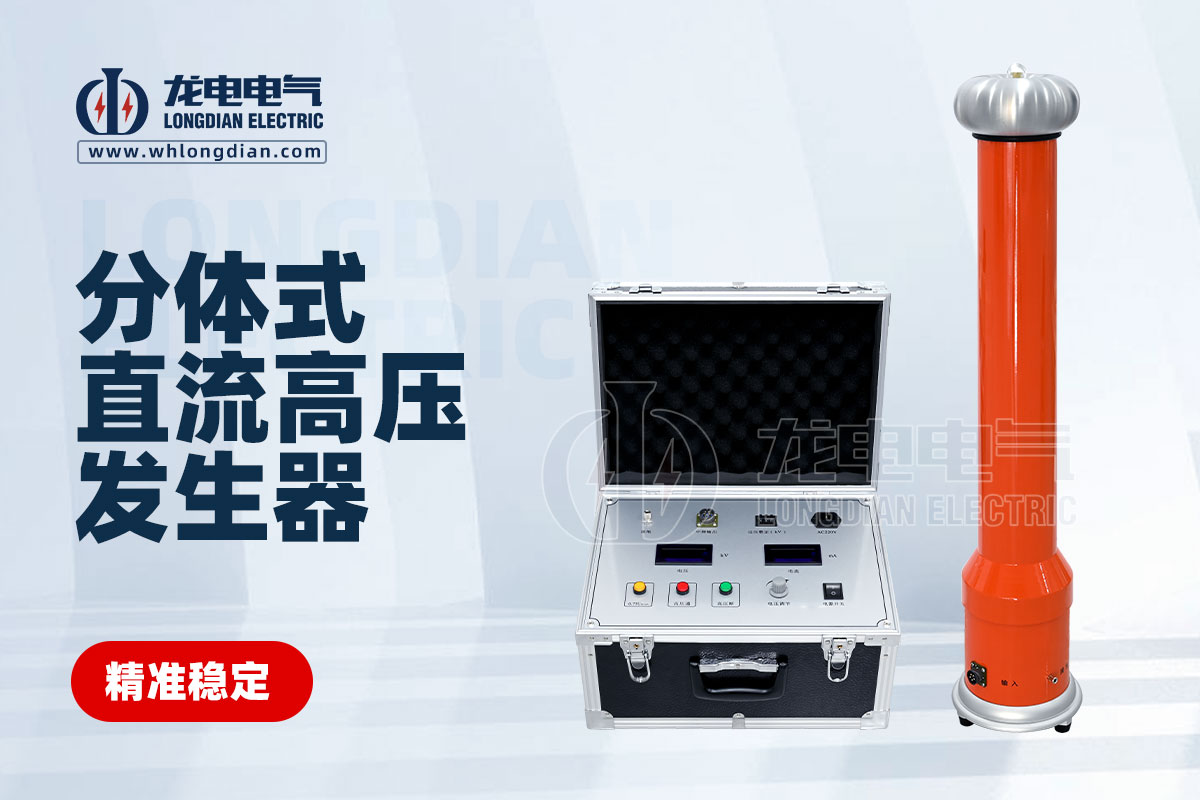

直流高壓發生器

四、直流高壓發生器

直流高壓發生器輸出的是直流高電壓。

特點:

◆ 輸出電壓穩定:直流高壓發生器能夠提供穩定的直流高電壓,不受電網頻率波動的影響。這對于一些對電壓穩定性要求較高的試驗,如直流耐壓試驗、泄漏電流測量等非常重要。

◆ 檢測絕緣缺陷準確:在直流電場下,絕緣材料中的泄漏電流更加穩定,能夠更準確地反映絕緣的狀況。通過測量泄漏電流,可以有效地檢測出絕緣材料中的缺陷,如受潮、老化、破損等。

◆ 操作安全:直流高壓發生器通常具有完善的保護功能,如過壓保護、過流保護、接地保護等,確保操作人員的安全。

應用場景:

◆ 適用于對電氣設備進行直流耐壓試驗和泄漏電流測量。例如,對電力電纜、避雷器、電容器等設備進行直流耐壓試驗,可以檢測其在直流電場下的絕緣性能。

◆ 在一些特殊場合,如對高壓直流輸電設備的檢測,直流高壓發生器是必不可少的工具。

五、區別總結

◆ 輸出電壓類型:

串聯諧振和工頻耐壓裝置輸出的是交流高電壓,頻率分別為可調節的諧振頻率和工頻;超低頻高壓發生器輸出超低頻交流高電壓;直流高壓發生器輸出直流高電壓。

◆ 適用對象:

串聯諧振適用于大容量、高電壓電氣設備的交流耐壓試驗和局部放電測量;工頻耐壓主要用于各種電氣設備的常規交流耐壓試驗;超低頻高壓發生器特別適用于大容性設備的耐壓試驗;直流高壓發生器主要用于直流耐壓試驗和泄漏電流測量。

◆ 電源容量要求:

串聯諧振對電源容量要求低,特別是對于大容量被試品;超低頻高壓發生器對大容性試品的電源容量要求也較低;工頻耐壓和直流高壓發生器對電源容量的要求相對較高。

◆ 局部放電檢測:

超低頻高壓發生器和串聯諧振在局部放電檢測方面具有一定的優勢,超低頻下局部放電現象更明顯,串聯諧振由于干擾小也有利于局部放電測量;工頻耐壓和直流高壓發生器在局部放電檢測方面相對較弱。

◆ 設備體積和重量:

超低頻高壓發生器和直流高壓發生器通常體積小、重量輕,便于攜帶和現場操作;串聯諧振和工頻耐壓裝置相對較大。
